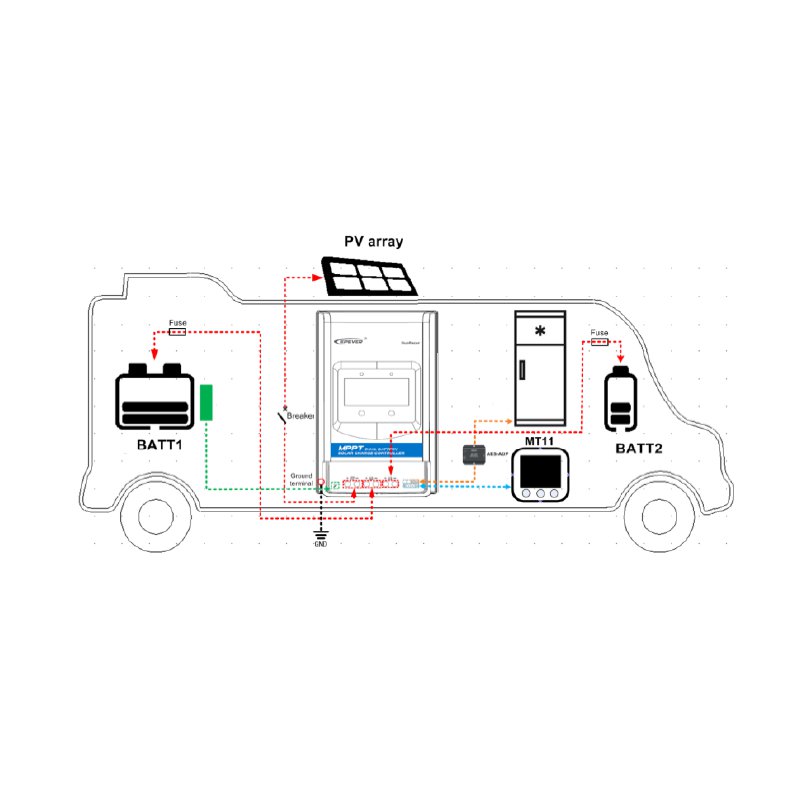

| Opis ogólny | Regulator obsługuje wiele typów akumulatorów w tym kwasowy, żelowy, AGM, LiFePO4 i Li-NiCoMn. DuoRacer jest idealnym rozwiązaniem dla użytkowników kamperów, łodzi itp. Szybko i dokładnie śledzi Maksymalny Punkt Mocy (MPP) modułu fotowoltaicznego, w celu uzyskania maksymalnej energii z układu dzięki czemu znacząco zwiększa wydajność energetyczną systemu. Kontroler MPPT posiada funkcje ochrony przed przeładowaniem akumulatora, ochrony przed rozładowaniem i ochrony przed odwrotną polaryzacją. Skutecznie zapewnia bezpieczeństwo, stabilność i żywotność systemu fotowoltaicznego |

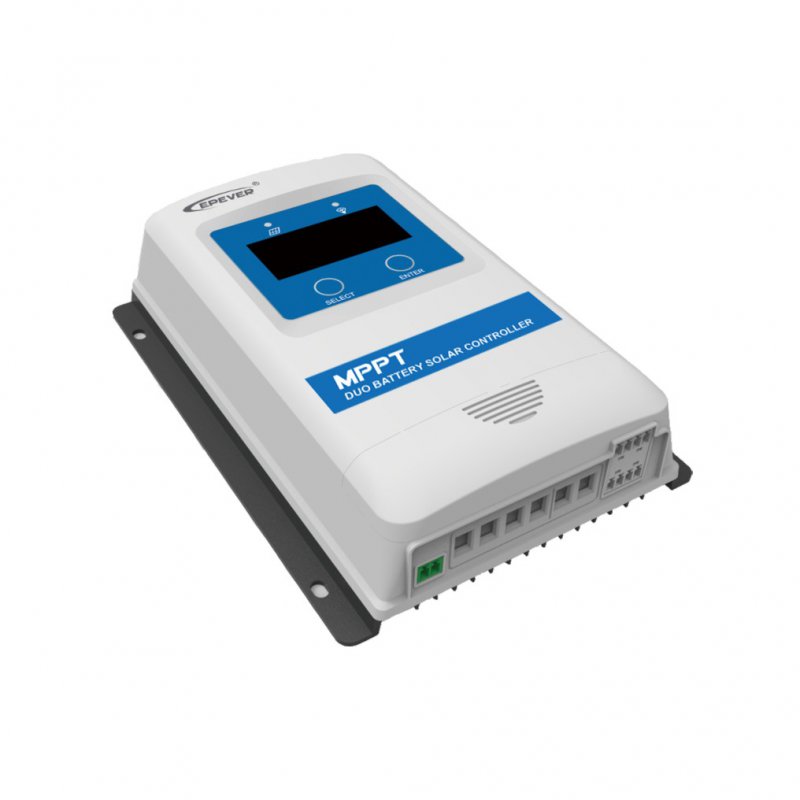

| Opis urządzenia | - MPPT DUO RACER to urządzenie, które zostało opracowane zgodnie z najnowszą dostępna technologią i posiada wiele wyjątkowych cech, takich jak:

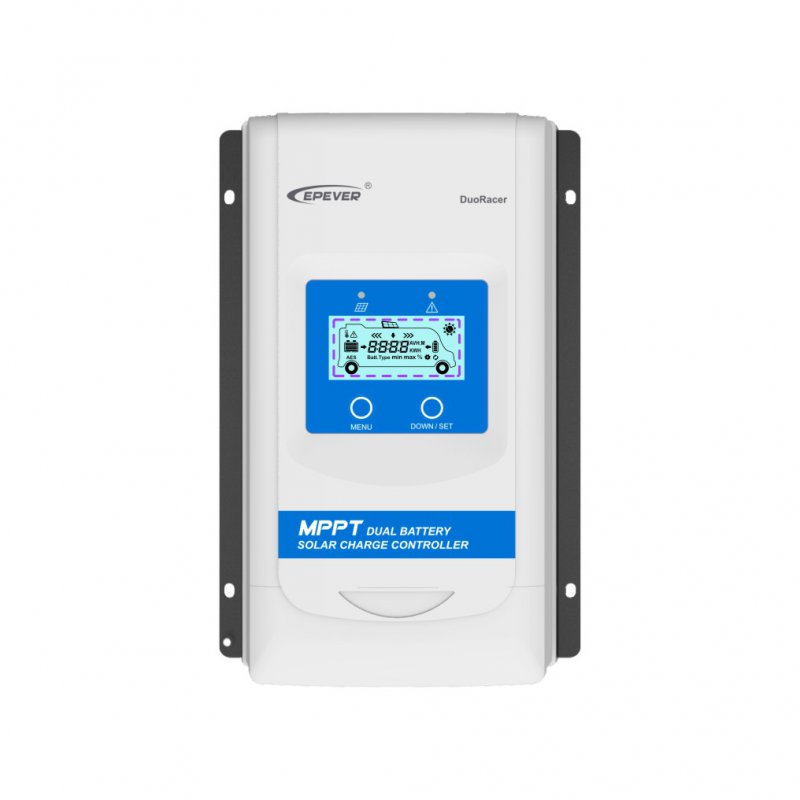

- Wyświetlacz LED, wskazujący parametry systemu.
- Możliwość podłączenia czujnika temperatury.
- Kontroler Ładowania dostosowuje się automatycznie do napięcia systemu 12V lub 24V.
- Odłączanie odbiornika gdy napięcie znacznie spada.
- Do 6 mm2 średnicy zacisku na kable podłączeniowe.
- Całościowa elektroniczna ochrona przeciw: przepięciom, zwarciom, odwrotną polaryzacją, przeciążeniem itd.
|
| Wskazówki dla użytkowników regulatorów ładowania prądu | - Regulator ładowania jest wymaganym urządzeniem w przydomowych elektrowniach solarnych.
- Regulator ładowania chroni akumulatory i baterie przed nadmiernym naładowaniem lub za dużym rozładowaniem.
- Bardzo przedłuża czas żywotności akumulatorów. Jest to urządzenie, które powinno być zawsze używane w systemach solarnych dla celów bezpieczeństwa i oszczędności.
- Nie jest wskazane żeby regulator pracował z maksymalną mocą nominalną.
- Należy chronić regulator przed bezpośrednim działaniem promieni słonecznych i montować w suchym otoczeniu.
- Nie należy montować kontrolera ładowania w wilgotnym pomieszczeniu np: łazienka
- Regulator mierzy temperaturę otoczenia, aby określić napięcie ładowania. Regulator i akumulator muszą być instalowane w tym samym pomieszczeniu
|
| Jak dobrać regulator ładowania prądu do paneli słonecznych? | - Sugerowany dopuszczalny prąd pracy regulatora powinien być mniejszy niż 1,15 x prąd zwarcia łączonych równolegle paneli słonecznych
- 1,2 x napięcie obwodu otwartego łączonych paneli słonecznych powinno być niższe od napięcia pracy regulatora.
- Przykład: łączymy równolegle 2 panele 100W Prestige. Prąd zwarcia tych paneli to 6.06A.
- 2 x 6.06A x 1,15 = 13,94.
- Właściwy regulator ładowania dla tego systemu to regulator o prądzie ładowania co najmniej 15A
|
| Dane techniczne produktu | | Dane techniczne | DR2210-DDS 20A | | Tryb pracy regulatora | 12V/24V auto | | Max. prąd solarny lub obciążenia | 20A | | Zakres napięcia wejściowego akumulatora | 8.5～32V | Max. napięcie obwodu otwartego PV | 100 V (przy min. Temp. Otoczenia pracy) 92 V (w temperaturze otoczenia 25 ℃) | | Zakres napięcia MPP | (Battery Voltage+2V)～72V | | Max. moc wejściowa PV | 260W/12V/ 520W/24V | | Własne zużycie mocy | 26mA / 12V; 15mA / 24V 19mA / 12V; 10mA / 24V (tryb niskiego poboru mocy) | | BATT2 Pełne napięcie | 13,8 V / 12 V; 27,6 V / 24 V (domyślnie) | | BATT2 Napięcie powrotne ładowania: | 13 V / 12 V; 26 V / 24 V (domyślnie) | | Środowisko pracy, Zakres temperatury | -25oC do +55oC | | Wymiar [mm] / Waga | 243.7×158×63mm / 1,1 kg | | Własne zużycie | ≤9.2mA/12V;≤11.7mA/24V(24V) | | Obudowa | IP33 | | Zalecany rozmiar kabla: | 10AWG/6mm2(BATT1) 12AWG/4mm²(BATT2) |
|
| Bezpieczeństwo przesyłki | Nasze produkty zapakowane są w gruby karton, dodatkowo zabezpieczone folią. |
| Gwarancja | Udzielamy 24-miesięcznej gwarancji na nasze produkty. Gwarantujemy, że nasze produkty zostały wyprodukowane zgodnie z aktualnymi wymogami europejskich norm bezpieczeństwa i jakości. Gwarancja obejmuje wszelkie wady produkcyjne w zakresie materiałów i wykonania. |
| Uwagi | - Przy podłączaniu systemu solarnego należy zawsze jako pierwszy podłączyć akumulator
- Przy odłączaniu systemu solarnego należy zawsze jako ostatni odłączyć akumulator
|
